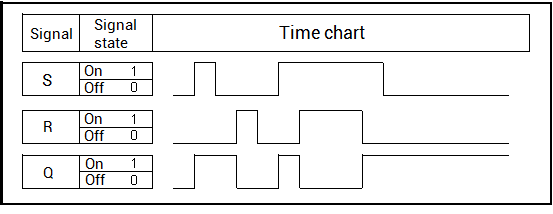

Après un front montant au niveau de l’entrée set S, la sortie Q est activée. L’état reste enregistré jusqu’à ce que l’entrée reset R soit déclenchée. L’entrée reset R est dominante – de ce fait si S et R sont active en même temps, la sortie Q est désactivée.
Le bloc peut être configuré pour être rémanent. Pour cela, cliquez sur le symbole de la batterie pour définir le point rouge NON sur le bloc (l’entrée est par défaut inactive).
Description |
Par défaut |
|
| Entrées | S entrée Set | |
| R entrée Reset | 0/Off | |
| Sortie | Q | |
| Paramètre | Rémanence | 0/Off |
